產品名稱：ABS制動系統實訓臺
產品詳情 ：
ABS實訓臺
設備說明
設備采用原大眾ABS系統原車部件。設備外加面板電路原理圖、外加線路檢測端子、調速變頻器、三相異步電機、制動管道壓力表、液晶數字表、漏電開關、故障設置考核系統、可移動臺架、配套使用說明書等。
真實的汽車ABS制動系統實物，包括：ABS泵總成(帶電控ECU ）、制動系統元器件（車輪總成：制動總泵、制動分泵、制動鉗、制動踏板、管路）、輪速傳感器、OBD診斷座、點火開關等原車ABS系統正常運行器件；裝置臺架各器件、各傳感器、執行器均齊全有效。能夠形象的展示ABS制動系統的結構組成與工作原理。
配變頻調試器，通過設定電機銘牌上的額定電流值可實現用電子熱過載繼電器來防止電機過載（變頻器能通過設定實現以S曲線圖形進行加速/減速，以這種功能來帶動三相電機的工作來模擬汽車在道路上的由于汽車重量突然制動而產生的強大慣性力）。
裝備采用特殊加工前后驅動軸，用于精密的配合前后制動器（模擬汽車制動系統），配備三相異步電機帶動前后軸轉動【調速變頻器實時模擬汽車行駛速度，調速電機最高轉速2900r/min,對應車輪轉速可達100km/h,完全符合真車路面行車狀況】模擬汽車行駛。當急速猛踩下制動踏板時，ABS系統開始工作，前后制動盤保持抱死和非抱死的臨界狀態，制動踏板上可感覺不斷彈腳。動態演示ABS制動防抱死的常規制動、泄壓過程、保壓過程、增壓過程。
配置多媒體汽車實訓與考核平臺網絡接口，實現遠程啟動、故障設置及教學。多媒體（含PC電腦）汽車實訓與考核平臺網絡接口、遠程啟動控制、數據采集模塊一套、故障模擬模塊一套?？膳c全信息化理實結合教學系統/平臺無縫鏈接。
實訓項目
ABS電控系統結構認識
ABS電控系統自動檢測
故障碼調取和清除
數據流的讀取與分析
執行元件測試
ABS系統電控元器件測量
ABS系統工作信號測量
故障設置與排除
ABSASRESP實訓臺
設備說明
原廠大眾汽車ABS/EBD/ESP系統實物，包括：ABS/EBD/ESP泵總成(帶電控ECU ）、方向盤、轉向角度傳感器、側向加速/偏轉率傳感器、ESP開關、制動系統元器件（車輪總成：制動總泵、制動分泵、制動鉗、制動踏板、管路）、輪速傳感器、OBD診斷座、點火開關等原車ABS/EBD/ESP系統正常運行器件；裝置臺架各器件、各傳感器、執行器均齊全有效。能夠形象的展示ABS/EBD/ESP系統的結構組成與工作原理。
配置智能化故障設置和考核系統，硬件和軟件通訊上的采用電流跟隨抗干擾設計，可設定電路的線路斷路、虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，具有實訓和教學兩種使用模式，具有電源錯接保護功能，具有電源過流熔斷保護功能。
實訓項目
ABS/EBD/ESP電控系統結構認識
ABS/EBD/ESP電控系統檢測
故障碼調取和清除
數據流的讀取與分析
執行元件測試
ABS/EBD/ESP系統電控元器件測量
ABS/EBD/ESP系統工作信號測量故障設置與排除

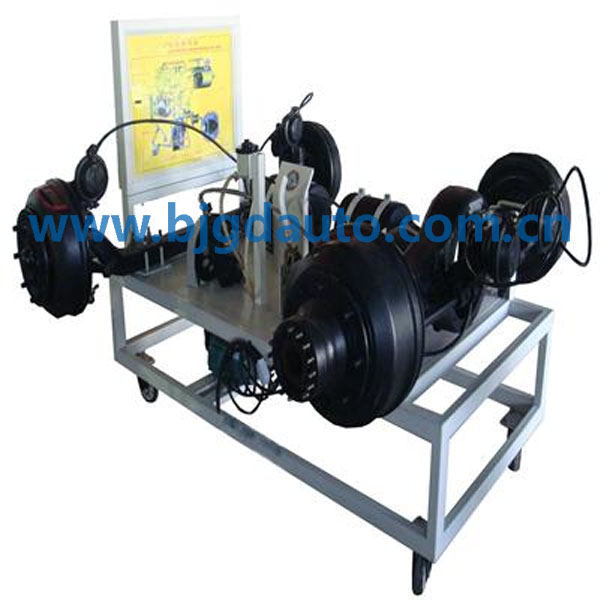

氣壓制動系統實訓臺
設備說明
設備采用原車氣壓制動系統，包括：空氣壓縮機、前后車橋、濕儲氣筒、前儲氣筒、后儲氣筒、快放閥、制動閥、前制動氣室、后制動氣室、氣壓調節器、放氣閥、安全閥等部件組成。外加設備包括：氣壓表、潤滑油壺、三相異步電機、過載保護繼電器、漏電斷路器等部件。
設備采用三相異步電動機作為動力，重要部件充分解剖，可清晰展示部件的內部結構；操作臺的前方配有原車氣壓制動系統圖板；系統的部件裝備齊全，可進行拆裝實訓和基本調整練習；系統仿原車布局，教學功能完備，可充分展示系統基本結構、組成及工作原理；適合中高等汽車院校與培訓機構對學員進行液壓制動系統的教學需要。
實訓項目
氣壓制動系統組成及工作原理認知
制動氣室的工作原理和結構
制動閥的工作原理和結構
安全閥的功能和結構
快放閥的功能和結構
車輪制動器的結構、拆裝與調整
空氣壓縮機結構與檢修
濕儲氣筒、前儲氣筒、后儲氣筒的功能與檢查
氣壓制動系統的維修與調整
